Tubos hidráulicos de cobre para alta performance

Uma falha catastrófica em um circuito hidráulico de alta pressão raramente começa com um rompimento visível e imediato. Na rotina operacional de plantas industriais, o colapso do sistema geralmente se inicia de forma silenciosa, alimentado por microtrincas decorrentes de fadiga mecânica, corrosão sob tensão, pulsações contínuas da bomba e variações térmicas drásticas. Em setores como automação fabril, usinagem pesada, setor naval e refrigeração industrial, a escolha do material condutor define a linha entre uma operação contínua e prejuízos astronômicos decorrentes de paradas não programadas. Quando o projeto exige transferência fluídica sem oscilações, dissipação térmica eficiente e vedação hermética sob vibração contínua, a especificação criteriosa do condutor passa a ser um fator crítico de engenharia.

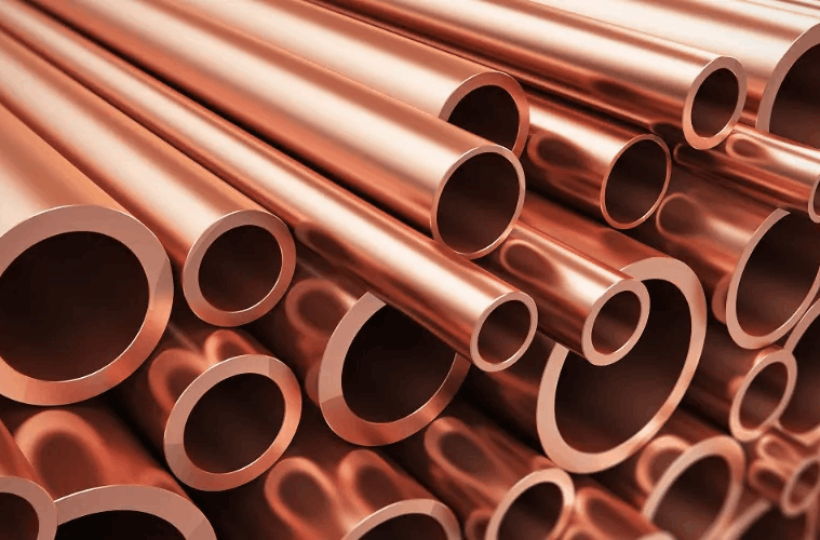

Tubos hidráulicos de cobre para alta performance

A utilização de tubos de cobre em circuitos hidráulicos e pneumáticos de alta exigência responde a demandas mecânicas que muitos aços e polímeros simplesmente não conseguem suprir com a mesma eficiência. O cobre comercialmente puro desoxidado ao fósforo (frequentemente classificado sob a liga UNS C12200 / Cu-DHP) é o padrão global para aplicações onde a combinação de alta condutividade térmica, excelente ductilidade e total resistência à oxidação interna se faz indispensável. Ao contrário do que ocorre com condutos ferrosos, o cobre não gera incrustações de óxidos soltos na parede interna, protegendo válvulas proporcionais, servoválvulas e atuadores sensíveis contra o travamento por contaminação particulada.

A alta performance desses componentes está ligada à capacidade da liga de suportar picos bruscos de pressão sem sofrer deformação plástica permanente não planejada. Em sistemas hidráulicos fechados, a resposta tensional do material precisa ser homogênea em todos os eixos. Por essa razão, os tubos fabricados pelo processo de extrusão e trefilação sem costura (seamless) garantem uma estrutura cristalina contínua. Essa característica elimina completamente os pontos frágeis que costumam estar presentes em tubulões soldados por caldeiraria tradicional, permitindo que a linha de transmissão fluídica absorva sobrecargas sem risco de delaminação ou estallamento ao longo da geratriz do tubo.

Propriedades metalúrgicas e comportamento sob regimes de extrema pressão

Para especificar corretamente um tubo condutor em um circuito óleo-hidráulico ou de fluídos especiais, o engenheiro de projeto deve olhar além do diâmetro externo. A relação entre a espessura de parede, o diâmetro interno e o estado de têmpera do cobre determina diretamente a pressão de ruptura do componente e a sua flexibilidade de montagem no gabarito da máquina.

Têmperas operacionais, estanqueidade e resistência ao golpe de aríete

O cobre destinado à condução fluídica industrial é disponibilizado principalmente em duas têmperas fundamentais: o estado recozido (têmpera mole) e o estado trefilado (têmpera dura ou meio-dura). A escolha incorreta da têmpera pode inviabilizar o projeto durante a montagem ou encurtar drasticamente a vida útil do equipamento:

• Têmpera Mole (Recozida): Apresenta elevada plasticidade e excelente capacidade de conformação a frio. É ideal para linhas fluídicas complexas com múltiplos raios de curvatura efetuados manualmente ou via dobradores hidráulicos, dispensando o uso de cotovelos rosqueados ou soldados. Isso reduz drasticamente o número de conexões no circuito — que são historicamente os pontos mais suscetíveis a vazamentos. Além disso, a ductilidade do cobre recozido absorve com maestria as ondas de Choque provocadas pelo golpe de aríete em válvulas de fechamento rápido.
• Têmpera Dura (Trefilada): Oferece maior limite de escoamento e maior resistência à tração. É indicada para trechos retilíneos estruturais onde o tubo atua de forma auto-portante, suportando maior pressão nominal com paredes mais finas e garantindo um visual limpo e rígido no painel de comando hidráulico.

Para garantir a correta integração estrutural do circuito, muitas vezes o projeto exige a utilização combinada de tubulações com bases maciças e suportes usinados. Se a sua aplicação exige o dimensionamento de blocos coletores ou flanges de alinhamento em materiais não ferrosos, vale conferir as especificações para o suprimento de placas e chapas de cobre com certificação de usinabilidade para complementar o seu projeto estrutural.

Processamento e fracionamento sem alteração microestrutural

Um dos maiores gargalos na montagem de redes hidráulicas de alta performance não está na qualidade intrínseca do cobre, mas sim nas etapas de corte, chanframento e conotação do material. Métodos de corte agressivos que geram calor excessivo ou deformação mecânica na extremidade do tubo comprometem a eficácia das vedações por anel de mordedura (anéis cortantes) ou flanges tipo flare a 37° e 45°.

Eliminação de rebarbas e controle da Zona Afetada pelo Calor (ZAC)

Quando um tubo hidráulico é cortado por serramento inadequado ou por discos abrasivos de alta velocidade, ocorrem três problemas graves:

1. Transferência Térmica Indesejada: O calor gerado recoz e altera localmente a têmpera da ponta do tubo, reduzindo sua resistência mecânica na região exata onde a conexão fará a cravação mecânica.
2. Formação de Rebarbas Internas: Rebarbas internas reduzem a área útil de passagem do fluido, criando zonas de turbulência local que favorecem o fenômeno da cavitação e causam superaquecimento desnecessário do óleo hidráulico.
3. Ovalização do Diâmetro Externo: A prensagem mecânica durante o corte deforma a circularidade perfeita da peça, impedindo o encaixe estanque nas conexões hidráulicas de alta precisão.

Na Maquidema Metais, o fracionamento de materiais metálicos é tratado como uma operação crítica de engenharia. Para componentes de geometria complexa ou corte de flanges e chapas de apoio que se conectam aos tubos, recomendamos processos de usinagem a frio. Um exemplo claro é a utilização da tecnologia de corte a jato de água no estado de são paulo, processamento que preserva a integridade microestrutural da liga, garantindo rugosidade superficial impecável e tolerâncias dimensionais rigorosas sem qualquer interferência térmica no material.

Integração de conectores, flanges e componentes periféricos

Nenhum tubo hidráulico trabalha de forma isolada. A eficiência de uma linha depende da perfeita harmonia entre a tubulação de cobre e os elementos de fixação, como conexões de compressão, nipels e blocos de distribuição. Na prática industrial, é extremamente comum combinar tubos de cobre com componentes usinados em ligas de latão devido à excelente compatibilidade galvânica entre esses dois metais, o que previne a corrosão por par galvânico ao longo de anos de exposição ao ambiente fabril.

Em barramentos ou suportes estruturais onde a usinabilidade e o travamento mecânico exigem componentes complementares, o uso de latão de alta usinabilidade é o parceiro ideal do tubo de cobre. Para entender como o corte térmico zero se aplica a ligas correlatas, analise as vantagens da precisão no corte de componentes metálicos em latão para o desenvolvimento de manifolds e conexões especiais customizadas.

Critérios técnicos para o dimensionamento seguro da tubulação

Para evitar superdimensionamento — que encarece o projeto — ou subdimensionamento — que coloca em risco a segurança operacional da fábrica —, a equipe de engenharia deve avaliar os seguintes parâmetros fundamentais antes de fechar a compra do lote de tubos hidráulicos de cobre:

• Pressão de Trabalho vs. Pressão de Ruptura: Deve-se aplicar um fator de segurança mínimo de 4:1 em relação à pressão estática nominal do sistema, considerando os picos dinâmicos de pressão durante as trocas de estático para dinâmico das válvulas.
• Velocidade do Fluido e Rugosidade Interna: O acabamento interno do tubo de cobre trefilado sem costura apresenta baixíssimo coeficiente de atrito (rugosidade Ra reduzida), permitindo fluxos laminares com menor perda de carga e reduzindo a geração de calor por atrito no fluido hidráulico.
• Espessura de Parede (Schedule/Gauge): A escolha do diâmetro nominal precisa corresponder à parede adequada para suportar tanto a pressão interna do fluído quanto eventuais cargas mecânicas externas e vibrações estruturais do equipamento.
• Raio Mínimo de Curvatura: Para evitar o estrangulamento da seção transversal (ovalização) durante a dobragem no campo, o raio mínimo de curvatura deve ser respeitado rigorosamente conforme a têmpera do tubo fornecido.

Parceria estratégica com a Maquidema Metais no fornecimento de ligas de alta performance

No competitivo mercado fabril, ter a garantia de um fornecedor que compreende as exigências técnicas da aplicação faz toda a diferença para o sucesso do projeto. Com uma trajetória consolidada no fornecimento e processamento de metais não ferrosos, a Maquidema Metais atua como um verdadeiro parceiro consultivo, entregando não apenas matéria-prima de procedência rastreável, mas soluções sob medida em corte e fracionamento técnico de metais.

Nossa infraestrutura logística e parque fabril estão preparados para atender desde demandas de manutenção emergencial de linhas hidráulicas até o abastecimento contínuo de fabricantes de máquinas, caldeirarias e montadores industriais. Seja para tubos de cobre trefilados sem costura, barramentos, perfis, laminados ou serviços de corte sob medida com padrão de precisão rigoroso, nossa equipe técnica está à disposição para analisar seu desenho, tirar dúvidas de aplicação e oferecer a melhor relação custo-benefício para o seu processo produtivo.

Entre em contato com os especialistas comerciais da Maquidema Metais, envie a sua lista de materiais e garanta a máxima eficiência e estanqueidade para os seus circuitos hidráulicos de alta performance.
