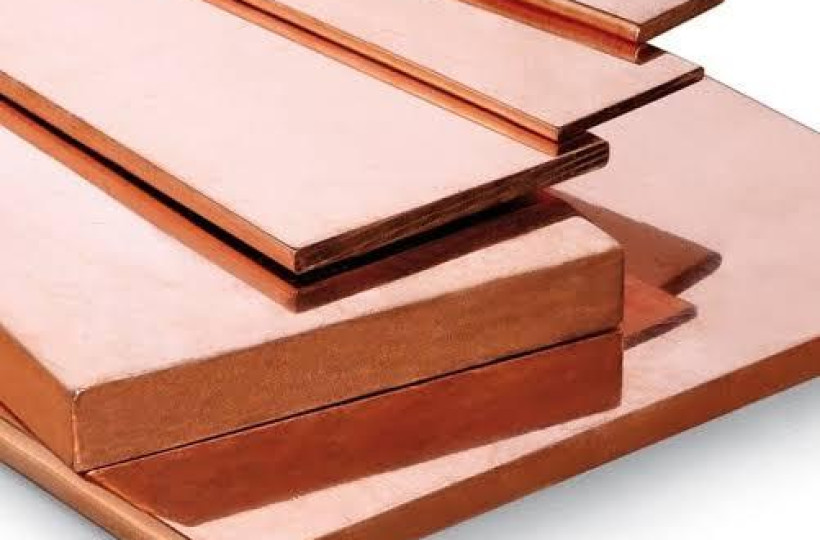

Barras retangulares de cobre para máxima eficiência

O superaquecimento em painéis elétricos, as perdas por efeito Joule em barramentos de distribuição e a parada não planejada de máquinas industriais quase sempre têm a mesma origem: a escolha incorreta do perfil e da liga metálica. Em projetos de alta demanda eletromecânica, utilizar um condutor com planicidade deficiente ou com impurezas na liga gera pontos quentes que comprometem todo o sistema. Para engenheiros de projeto, montadores de painéis e gerentes de manutenção, a busca por máxima condutividade e estabilidade mecânica passa obrigatoriamente pela especificação correta do material estrutural do circuito elétrico.

Propriedades Térmicas e Elétricas na Engenharia de Barramentos

O cobre comercialmente puro é reconhecido mundialmente como o padrão de referência para condutividade elétrica, definido pela norma IACS (International Annealed Copper Standard). No entanto, o desempenho real em campo depende diretamente da geometria do perfil selecionado. A escolha da seção retangular não é apenas uma questão de facilidade de montagem, mas uma estratégia de engenharia para otimizar a dissipação de calor e a distribuição da corrente elétrica.

Em sistemas de corrente alternada (CA), a corrente tende a se concentrar na superfície externa do condutor, fenômeno conhecido como efeito pelicular (skin effect). As barras retangulares oferecem uma razão de área de superfície em relação ao volume muito superior quando comparadas aos perfis redondos ou quadrados de mesma seção transversal. Isso resulta em uma dissipação térmica por convecção e radiação significativamente mais eficiente, permitindo elevar a densidade de corrente sem ultrapassar os limites críticos de temperatura de operação do painel.

Ao projetar sistemas elétricos industriais integrados com serviços e suprimentos em ligas de cobre com certificado de análise química, garante-se que a condutividade elétrica permaneça rigorosamente igual ou superior a 100% IACS. Isso reduz drasticamente a resistência interna dos barramentos e previne a degradação precoce dos isoladores e componentes acoplados.

Barras retangulares de cobre para máxima eficiência

A máxima eficiência operacional em um sistema de distribuição de energia é atingida quando a resistência elétrica de contato entre as conexões é minimizada. É exatamente aqui que as barras retangulares se destacam frente a outras soluções. A ampla superfície plana permite a sobreposição exata de superfícies (juntas parafusadas), assegurando uma distribuição uniforme da pressão de aperto e uma maior área de fluxo para os elétrons.

Para obter esse nível de desempenho em montagens de quadros de comando, transformadores e subestações, é fundamental adotar barras retangulares de cobre com tolerâncias estritas, evitando empenamentos e variações de espessura que prejudiquem o torque dos parafusos e gerem microarcos elétricos.

Além da eficiência elétrica, a geometria retangular proporciona uma resistência mecânica superior contra forças eletrodinâmicas decorrentes de correntes de curto-circuito. Quando ocorre um evento de sobrecorrente, as forças magnéticas geradas entre as fases podem deformar barramentos fragilizados. O momento de inércia favorável da barra retangular disposta na vertical garante a rigidez estrutural necessária para suportar esses esforços sem colapsar a estrutura do painel.

Especificação de Ligas: Cobre ETP (C11000) vs. Cobre OFHC (C10200)

A seleção da liga adequada para a barra retangular é um passo decisivo no desenvolvimento do projeto mecânico e elétrico. A maioria das aplicações industriais utiliza o Cobre ETP (Electrolytic Tough Pitch - UNS C11000), que possui teor mínimo de cobre de 99,90%. É a escolha padrão para barramentos, chaves seccionadoras e componentes de painéis elétricos devido ao excelente custo-benefício e excelente condutividade.

No entanto, para processos de fabricação que envolvem brasagem pesada, soldagem em atmosfera redutora ou aplicações em ultra-vácuo e eletrônica de alta precisão, o recomendável é especificar o Cobre OFHC (Oxygen-Free High Conductivity - UNS C10200), isento de oxigênio (mínimo de 99,95% de Cu). A ausência de óxidos previne a fragilização por hidrogênio em altas temperaturas, garantindo juntas soldadas perfeitas e sem porosidades.

• Cobre ETP (C11000): Indicado para barramentos gerais, painéis de baixa/média tensão, conectores e facas de chaveamento. Condutividade de 100% a 101% IACS.
• Cobre OFHC (C10200): Recomendado para peças usinadas com solda forte, equipamentos hospitalares, aceleradores e ambientes suscetíveis à fragilização por hidrogênio. Condutividade de 101% IACS.
• Tolerância Dimensional: Cantos levemente arredondados (raio de borda) conforme norma NBR/ASTM reduzem o efeito de borda na descarga de corona em média tensão.

Desafios na Usinagem e Beneficiamento do Cobre

Apesar das suas propriedades elétricas excepcionais, o cobre é um material extremamente dúcil e "pegajoso" durante o usinamento mecânico. Métodos tradicionais de corte, como serras sem lubrificação adequada ou parâmetros incorretos de avanço, resultam na formação de grandes rebarbas estruturais, deformação do perfil nas extremidades e encruamento localizado do metal.

Quando uma barra retangular é cortada de maneira inadequada, a borda deformada impede o contato 100% plano na montagem do barramento. Essa imperfeição exige trabalho manual de rebarbação na oficina, elevando o custo da hora-homem e atrasando o cronograma de entrega do projeto.

Para contornar esse gargalo produtivo e garantir peças prontas para a montagem, a utilização do processamento por prensa de corte dedicado ou o uso de corte hidrocorte a jato de água para metais surge como a solução ideal. O corte frio a jato de água preserva integralmente as propriedades metalúrgicas da liga, elimina qualquer zona afetada pelo calor (ZAC) e entrega peças com tolerâncias milimétricas sem alterar a têmpera do cobre.

Boas Práticas para Furação, Dobra e Ajuste Mecânico

Na etapa de transformação da barra retangular em um elemento final de conexão, o processo de dobramento e furação deve seguir parâmetros técnicos rígidos para não comprometer a integridade do condutor:

• Raio Mínimo de Dobra: Deve-se respeitar o raio mínimo equivalente à espessura da barra (1t para têmpera macia ou meio-dura) para evitar trincas na face externa da dobra.
• Furação de Fixação: Os furos para passagem de parafusos de alta resistência devem ser executados com brocas de afiação adequada para metais não ferrosos, evitando o repuxo do material.
• Tratamento de Superfície: Para ambientes agressivos ou conexões bimetálicas (cobre-alumínio), a aplicação de banho de prata ou estanho (estanhagem) nas barras retangulares é altamente recomendada para prevenir a corrosão galvânica e manter a baixa resistência elétrica de contato ao longo dos anos.

Análise do Custo Total de Propriedade (TCO) e Eficiência Energética

Ao analisar a aquisição de condutores de cobre, limitar a avaliação apenas ao preço por quilograma do material bruto é um erro comercial estratégico. O verdadeiro valor do produto se revela ao calcular o Custo Total de Propriedade (TCO) da instalação elétrica durante toda a sua vida útil.

Barramentos subdimensionados ou fabricados com ligas de cobre reciclado de baixa pureza geram uma resistência elétrica sutilmente maior. Embora pareça insignificante em um primeiro momento, essa resistência residual gera perdas térmicas contínuas (faturamento invisível de energia desperdiçada em forma de calor) operando 24 horas por dia, 7 dias por semana.

Uma barra retangular de cobre puro, dimensionada corretamente com folga térmica operacional, paga seu investimento inicial em poucos meses de operação através da redução do consumo de energia do sistema de refrigeração das salas elétricas e da diminuição drástica dos custos de manutenção corretiva.

Garantia de Qualidade e Suporte Técnico da Maquidema Metais

No mercado industrial altamente competitivo, a confiabilidade da cadeia de suprimentos de matérias-primas é o divisor de águas entre o sucesso e o atraso de um grande projeto. A Maquidema Metais atua como parceira estratégica das indústrias eletromecânicas, oferecendo um portfólio completo de barras retangulares de cobre em diversas bitolas, comprimentos e têmperas.

Além do fornecimento de matérias-primas rigorosamente certificadas pelas normas NBR e ASTM, disponibilizamos serviços de corte sob medida através de serras de alta precisão e tecnologia de jato d'água. Isso significa que sua empresa recebe o material cortado nas dimensões exatas da sua lista de corte (Bill of Materials), reduzindo o desperdício de retalhos na sua fábrica e acelerando o fluxo de produção.

Fale diretamente com nossa equipe de engenheiros e especialistas comerciais para especificar a geometria e a liga ideais para o seu projeto. Garanta a máxima eficiência elétrica, segurança operacional e lucratividade para a sua empresa negociando diretamente com quem entende de metais industriais.
