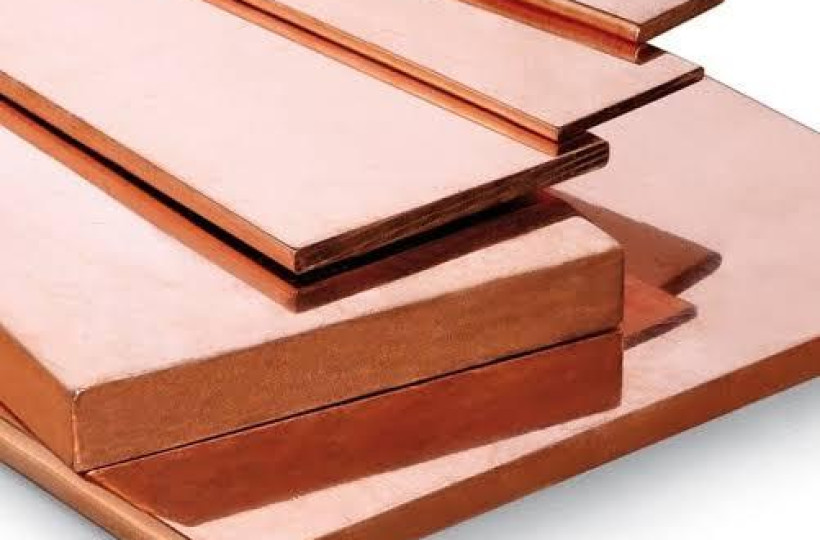

Barras retangulares de cobre de alta performance

Quem atua no dimensionamento de quadros de distribuição, cabines primárias ou sistemas de dissipação térmica conhece bem o impacto devastador de uma escolha incorreta de material. Um pequeno desvio na pureza do metal ou falhas dimensionais na seção transversal de um barramento resultam em aquecimento excessivo por efeito Joule, quedas de tensão severas e paradas não programadas em plantas industriais. Em um cenário onde a eficiência energética dita a lucratividade do projeto, utilizar componentes padronizados e com condutividade garantida não é um luxo operacional, mas uma exigência crítica de engenharia. É nesse contexto que as soluções em barras perfiladas retangulares se consolidam como o espinha dorsal de infraestruturas elétricas e mecânicas de alta exigência.

Barras retangulares de cobre de alta performance

A definição de alta performance no processamento do cobre vai muito além de um acabamento estético polido. Trata-se da integridade microestrutural da liga, da ausência de inclusões gasosas e do rigor dimensional que garante o perfeito contato mecânico entre conexões. Quando falamos em barras retangulares de cobre de alta performance, estamos nos referindo a materiais fabricados sob normas rígidas (como ASTM B187 e NBR 6502), desenvolvidos especificamente para oferecer máxima condutividade elétrica e alta dissipação térmica sob regimes severos de carga.

Na Maquidema Metais, acompanhamos diariamente o desafio dos engenheiros de campo que enfrentam falhas prematuras em montagens elétricas devido ao uso de materiais de segunda linha. O cobre de baixa qualidade apresenta variações drásticas na sua curva de condutividade IACS (International Annealed Copper Standard), o que força o superdimensionamento do projeto para compensar a ineficiência do metal. Uma barra de cobre retangular de grau eletrolítico com condutividade garantida de 100% IACS reduz a seção necessária do condutor, otimizando o espaço útil dentro de painéis blindados e reduzindo drasticamente o peso total da estrutura.

Além da eficiência elétrica, a geometria retangular oferece uma área de superfície substancialmente maior para a dissipação de calor por convecção natural ou forçada quando comparada a perfis redondos de mesma área de seção transversal. Esse fator é determinante no projeto de barramentos de fase, neutro e terra em sistemas de média e baixa tensão, onde o acúmulo térmico pode degradar o isolamento de componentes periféricos.

Especificações Técnicas e Ligas Fundamentais para Barramentos e Componentes

O sucesso de uma aplicação depende da seleção precisa da liga metálica adequada ao ambiente operacional e aos processos de fabricação a que o perfil será submetido. O cobre comercialmente puro é subdividido em ligas com características físico-químicas distintas, alterando sua resposta a processos de soldagem, dobra e usinagem.

Cobre ETP (C11000) vs Cobre OFHC (C10200): Qual escolher para o seu projeto?

A liga Cobre ETP (Electrolytic Tough Pitch - UNS C11000) é o padrão da indústria para aplicações elétricas gerais. Com um teor de cobre mínimo de 99,90%, ela oferece excelente condutividade elétrica e alta plasticidade para conformação a frio. No entanto, o C11000 contém uma pequena quantidade de oxigênio sob a forma de óxido cuproso. Em ambientes com presença de hidrogênio e temperaturas elevadas (acima de 400°C), este oxigênio residual pode causar a chamada "fragilização por hidrogênio", criando microfissuras internas no metal durante processos de brasagem ou soldagem oxiacetilênica.

Para resolver essa limitação, aplica-se o Cobre OFHC (Oxygen-Free High Conductivity - UNS C10200), uma liga isenta de oxigênio com teor de cobre mínimo de 99,95%. O OFHC é indispensável em aplicações que exigem soldagens complexas, trabalho em alto vácuo (como equipamentos médicos e aceleradores) e montagens que sofrem ciclos térmicos extremos. O material atinge condutividade de 101% IACS e garante deformação plástica sem risco de trincas microestruturais.

Dimensionamento Geométrico e Tolerâncias Normativas (NBR / ASTM)

O rigor dimensional das barras retangulares afeta diretamente a área de contato elétrico nos pontos de junção por parafusos. Planicidade deficiente ou torções ao longo da barra geram pontos de alta resistência de contato, conhecidos na prática operacional como pontos quentes. É por isso que o fornecimento precisa seguir tolerâncias restritas de espessura, largura e paralelismo.

Outro ponto crítico é o acabamento das bordas. Para barramentos elétricos, recomenda-se o uso de barras com bordas arredondadas (raio pleno ou cantos quebrados). Cantos vivos atuam como concentradores de campo elétrico, aumentando o risco de descargas parciais e o chamado "efeito corona" em aplicações de média tensão, além de poderem cortar o revestimento de tubos termocontráteis aplicados sobre o condutor.

Desafios Produtivos no Processamento e Usinagem de Barramentos Cúpricos

Processar cobre em ambiente fabril exige conhecimento prático sobre o comportamento mecânico do metal. Diferente dos aços e do alumínio estrutural, o cobre eletrolítico é um material altamente dúctil e viscoso durante o corte, o que impõe sérios desafios às equipes de usinagem e caldeiraria.

O dilema do cavaco "chiclete" e a precisão no corte a serra de metais

Durante a usinagem por remoção de cavaco, como no seccionamento e na furação, o cobre tende a empastar as ferramentas de corte. Este fenómeno ocorre porque o material cede sob pressão antes de romper, gerando cavacos contínuos — chamados no chão de fábrica de cavaco "chiclete" — que se aderem às pastilhas e estrias das brocas. A consequência direta é a geração de rebarbas severas, superaquecimento local e perda de tolerância mecânica.

Para mitigar esse problema, o seccionamento primário deve ser executado com equipamentos dedicados e refrigeração adequada. Ao buscar matérias-primas pré-cortadas nas dimensões exatas da sua produção, contar com processos automatizados de alta precisão no corte com serra para metais não ferrosos garante que o perfil chegue à linha de montagem livre de tensões internas excessivas e com faces perfeitamente no esquadro, reduzindo significativamente o tempo de preparação (setup) da sua fábrica.

Acabamentos Superficiais e Tratamentos: Estanhagem e Prateação

Embora o cobre possua excelente resistência natural à corrosão atmosférica em ambientes secos, ele sofre oxidação superficial rápida quando exposto à umidade, formação de névoa salina ou compostos de enxofre, formando uma camada indesejada de óxido cúprico (pátina) de alta resistência elétrica.

Para evitar a degradação dos pontos de contato mecânico, as barras retangulares cortadas e furadas frequentemente passam por processos de galvanoplastia:

• Estanhagem Eletrolítica: Solução padrão para prevenir a oxidação e a corrosão galvânica na junção entre o cobre e outros metais (como o alumínio). Aplica-se tipicamente uma camada de 5 a 15 mícrons de estanho.
• Prateação: Utilizada em conexões de alta responsabilidade e subestações de alta voltagem. A prata reduz drasticamente a resistência de contato superficial e mantém sua condutividade mesmo se houver uma leve oxidação superficial (já que o óxido de prata continua sendo razoavelmente condutor).

Aplicações Críticas em Setores de Alta Exigência Elétrica e Térmica

A versatilidade mecânica aliada à soberania condutiva faz das barras retangulares de cobre um elemento insubstituível em diversos segmentos da indústria pesada e tecnológica:

• Montagem de Painéis Elétricos e Switchgears: Utilizadas como barramentos principais (mãe) e de distribuição em quadros de comando de baixa e média tensão, suportando correntes nominais de centenas a milhares de ampères.
• Transformadores de Potência e Subestações: Atuam nas interconexões de alta corrente entre os enrolamentos e as buchas de saída dos transformadores.
• Sistemas de Mobilidade Elétrica e Inversores: Componentes fundamentais para barramentos DC (DC-Bus) em inversores de frequência industriais, estações de recarga rápida e bancos de baterias de grande escala.
• Indutores para Aquecimento por Indução: Devido à capacidade de conduzir altas correntes em radiofrequência e permitir passagem de fluido refrigerante internamente quando em formato tubular, ou dissipação externa quando perfiladas.
• Trocadores de Calor e Refrigeração Industrial: Aproveitam a excelente condutividade térmica do cobre (~390 W/m·K) para a confecção de placas coletoras e dissipadores de alta eficiência.

Para garantir que o fluxo de suprimentos da sua fábrica não seja interrompido por falta de especificações padronizadas, é essencial estabelecer parceria com um distribuidor de matérias-primas como aço inox, bronze e cobre focado na rastreabilidade total do lote e na emissão de certificados de análise química e mecânica.

Garanta Eficiência Energética e Rentabilidade no Fornecimento Metalúrgico

No dimensionamento financeiro de um projeto de engenharia, o custo da matéria-prima representa uma parcela expressiva do orçamento total. Comprar barras de cobre sem garantia de pureza ou com tolerâncias dimensionais fora de padrão gera custos ocultos devastadores: retrabalho no chão de fábrica, descarte de peças usinadas incorretamente e riscos iminentes de reprovação em ensaios de tipo (como o teste de elevação de temperatura da norma IEC 61439).

A Maquidema Metais atua há anos no mercado entregando não apenas perfis metálicos, mas soluções completas em suprimentos mecânicos. Nosso estoque conta com ampla variedade de medidas de barras retangulares em ligas C11000 e C10200, além de oferecermos suporte para quem deseja explorar as propriedades de outras ligas de latão e ligas não ferrosas adequadas para cada tipo de componente secundário ou estrutural.

Ao trabalhar com a Maquidema, sua equipe de engenharia e compras tem a garantia de receber perfis fracionados na medida exata da sua necessidade, eliminando o retalho ocioso na sua fábrica e garantindo a eficiência energética máxima do seu produto final. Entre em contato com nossos especialistas técnicos hoje mesmo, envie o seu desenho ou lista de materiais e solicite uma cotação personalizada para alavancar a performance dos seus projetos.
